一、产品的制造和检验标准
1．GB/T16491《电子式**试验机》；
2．GB/2611 《试验机通用技术要求》；
二、适用的试验方法标准
1、GB11546.1－2008 《塑料蠕变性能的测定第1部分：拉伸蠕变》
2、GB/T 15048－94 《硬质泡沫塑料压缩蠕变试验方法》、
3、GB/T 20672－2006《硬质泡沫塑料在规定负荷和温度条件下压缩蠕变的测定》
4、GB/T 1040.1-2018 《塑料拉伸性能的测定第1部分》；
5、GB/T1041-92 《塑料压缩性能试验方法》；
6、GB/T9341-00 《塑料弯曲性能试验方法》；
三、应用范围
试验机主要用于非金属材料的拉伸、压缩、弯曲常温常规性能试验及高低温下的蠕变等常规性能试验；
如配备相应的附件，还可以做其他测试方法的性能试验、如剪切、剥离、撕裂等。
四、主要技术指标
1 试验力
**试验力（kN）：5、10、20、50等规格
有效测力范围： 0.4%-100%FS（内外不分档）
分 辨 力： 1/240000
示值相对误差：±0.5%
2 试验速度
速度调节范围：0.001～500mm/min（无级调速）
速度相对误差：±0.5%
匀试验力速率、匀变形速率控制范围：0.01%～5%FS/S
匀试验力速率、匀变形速率控制误差：±0.5%
恒试验力、恒变形控制范围：0.5%～100%FS
恒试验力、恒变形控制误差：小于10%FS时为设定值的±1%
大于10%FS时为设定值的±0.1%
3 位移（移动横梁）
测量范围：0～999mm
分辨力：0.001mm
示值相对误差：±0.5%
4 变形（常温下）
标距：50mm（或根据用户需要）
输出（适用）范围：0-5mm(或根据用户需要)
有效测量范围：0.4%～100%FS
分辨力：0.008mm
示值相对误差：±0.5%
5 主机及附件 （选择其一）
型号（WSM） | 5kN | 10kN | 20kN | 50kN | ||
**试验力kN | 5 | 10 | 20 | 50 | ||
有效试验宽度mm | 420 | |||||
移动横梁**行程mm | 1160 | 1160 | 1160 | 1060 | ||
主机外形尺寸（长×宽×高）mm | 900×480×1780 | 900×480×1810 | 900×470×1840 | 900×510×1890 | ||
楔形夹头**夹持力(kN) | 10 | 10 | 20 | 50 | ||
夹持范围 | 板状mm | 0-8 | 1-15 | |||
棒状mm | φ6-φ16 | φ6-φ20 | ||||
压 缩 装 置mm | φ70 | φ120 | ||||
弯曲装置 | 支撑辊半径mm | R2.5 R5.0 | ||||
压辊直径mm | φ5 | |||||
支距范围mm | 120 | |||||
电 源 | 220V、50Hz、0.4kw | 380V50Hz、0.85kw | ||||
高低温箱尺寸（mm） | 300×200×500 | |||||
重 量 | 280 kg | 700kg | ||||
五、 主要配置及关键元器件明细表
序号 | 名 称 | 型 号 | 数量 | 制 造 厂 家 |
1 | 主机 | 1台 | 长春智能公司 | |
其 中 | 滚珠丝杠副 | KGS系列 | 2套 | 济宁华珠公司 |
圆弧齿同步带 | HTD系列 | 4根 | 宁波同步带厂 | |
同步带轮 | 6个 | 宁波同步带厂 | ||
全数字交流伺服电机 | 日本 | 1台 | 进口 | |
驱动器 | 日本 | 1台 | 进口 | |
2 | 测量控制系统 | 1套 | 长春智能公司 | |
其 中 | 测量控制器 | 1台 | 长春智能公司 | |
光电编码器 | 1个 | 长春 | ||
控制盒 | 1个 | 长春智能公司 | ||
负荷传感器 | LCD系列 | 1个 | 美国CELTRON公司 | |
电阻应变式引伸计 | 常温下应用 | 1只 | 长春智能公司 | |
3 | 镶嵌式拉伸夹具 | 常温下 | 1套 | 长春智能公司 |
4 | 三点抗弯装置 | 常温、高低温下 | 1套 | 长春智能公司 |
5 | 压缩试验装置 | 常温、高低温下 | 1套 | 长春智能公司 |
6 | 温度控制单元 | |||
高低温箱 （含风循环、加热器）） | 1台 | 长春智能公司 | ||
温控表 | 1块 | 台湾台达 | ||
低温机组 | 双极深冷 | 1套 | 法国泰康 | |
温度传感器 | 1只 | 国产 | ||
6 | 计算机系统 | 1套 | ||
包 含 | 计算机 | 主流配置 | 1台 | 清华同方 |
打印机 | A4HP彩色喷墨 | 1台 | 惠普 | |
软件包 | 试验软件（适应winXP） | 1套 | 长春智能公司 |

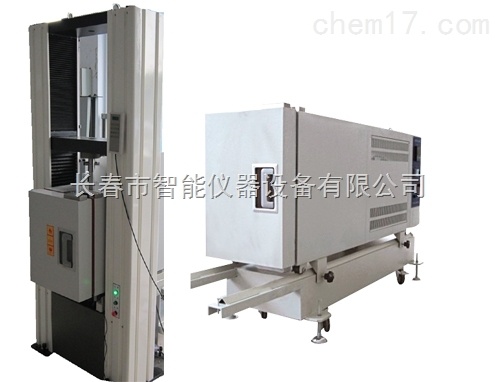

七、高低温箱
1、在高低温箱内夹具间有效行程100mm
2、在高低温情况下主机横梁有效行程：100mm
3、高低温箱下有滑道，做常温实验时箱体可以移除；
A、主要技术参数：
1、工作室内尺寸（mm）：300×200×500（深×宽×高）
2、外形尺寸（mm）：2000（参考）×400×700（深×宽×高）
3、 温度范围： -40℃～150℃
4、温度波动度：±0.5℃
5、温度均匀度：±2℃
B、结构及材质：
1、内箱材质：SUS3042B高级不锈钢板；
2、外箱材质：冷轧钢板静电喷塑；
3、加 热 器：不锈钢316L鳍片式加热管。
4、保温材质：超细玻璃保温棉，保温层厚度为100mm；
C、送风循环系统：
1、HENGYI电机1/2HP
2、不锈钢多翼式离心风轮
3、空气循环方式：单循环
D、冷冻系统：
1、压缩机：法国原装“泰康”全封闭制冷压缩机
2、冷媒：环保型制冷剂
3、冷凝器：风冷鳍片式或套管式冷凝器
4、蒸发器：鳍片式多段式
5、电磁阀：进口卡士妥
6、其它附件：干燥过滤器
E、温度控制器:
1、进口温控仪
2、控温仪规格：精度：高低温±0.1℃；解析度：±0.1℃。
3、测温体：Pt100测试传感器
4、控制方式：冷热平衡调节方式
F、安全保护装置
1、超温报警保护器
2、快速保险丝
3、压缩机过热保护
4、压缩机过电流保护
5、线路保险丝及全护套式端子
G、电源：AC 380V 50Hz
